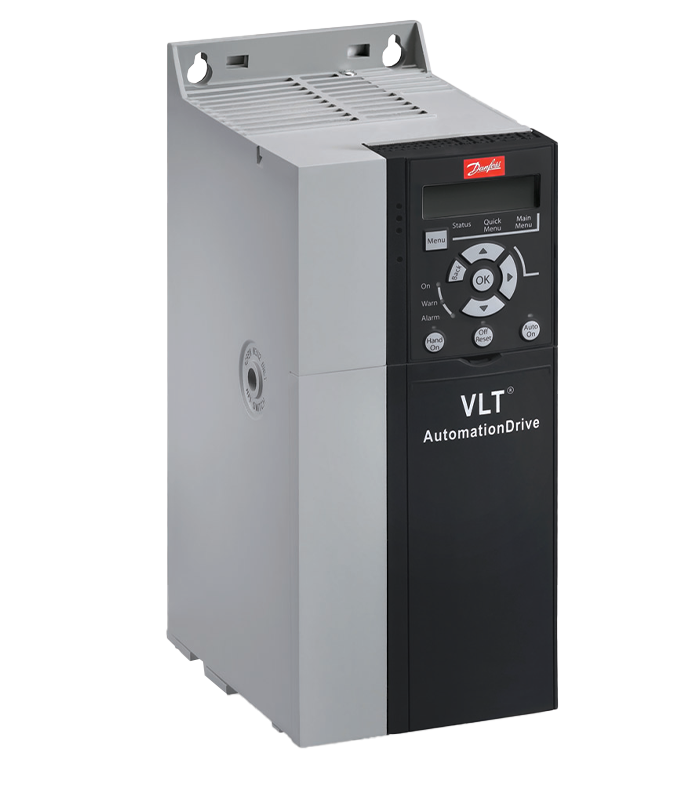

FC 360
O VLT® AutomationDrive FC 360 é um drive compacto, eficiente e de ótimo custo-benefício, desenvolvido para aplicações industriais e OEMs. Oferece controle preciso de motores, alta confiabilidade e operação em ambientes agressivos e úmidos.
É indicado para aplicações como extrusoras, bobinadeiras, transportadores, bombas e ventiladores, atendendo setores como têxtil, químico, alimentos e bebidas e construção.
Entre seus principais recursos estão filtro EMC integrado, resistor de frenagem de até 22 kW, display gráfico e bobina CC integrada, que reduz a emissão de harmônicas para menos de 43% THiD.
Seu sistema de resfriamento evita o fluxo de ar forçado sobre a placa de circuito, enquanto o ventilador removível facilita a limpeza e a manutenção, reduzindo o tempo de parada.
Faixas de Potência
| Faixas de potência | |
| 3 x 380 – 480 V | 0,37 – 75 kW |
| Graus de proteção | |
| IP 20 | |

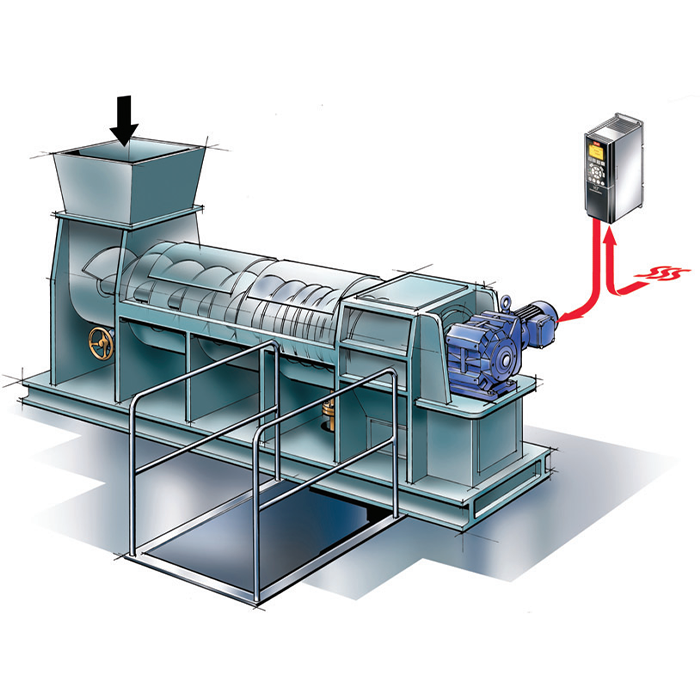

Extrusora

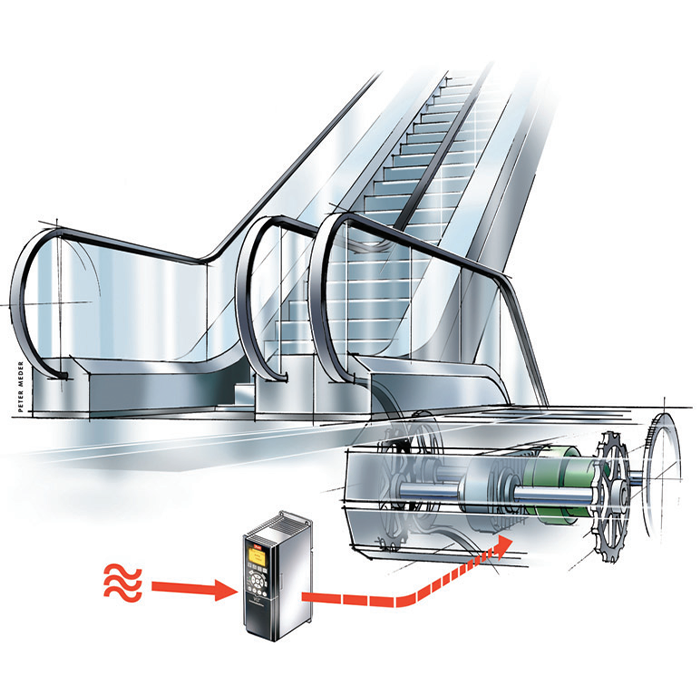

Escada Rolante

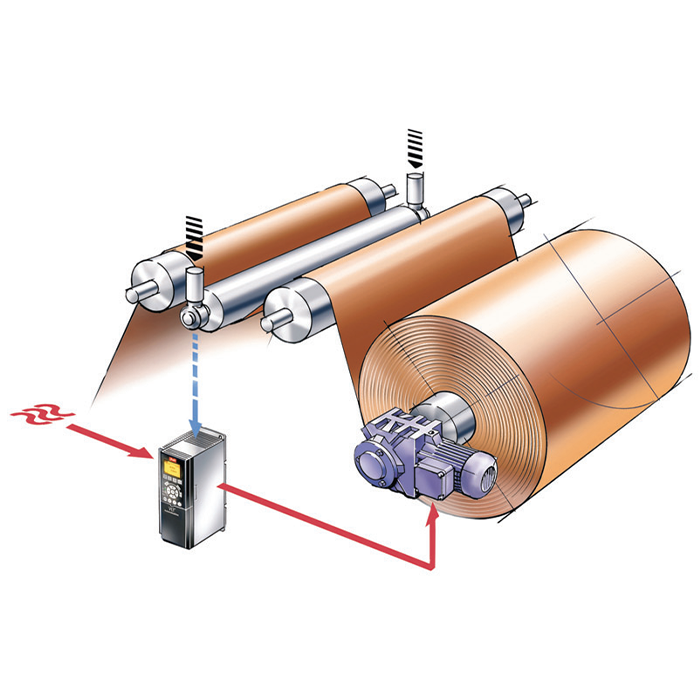

Bobinadeira

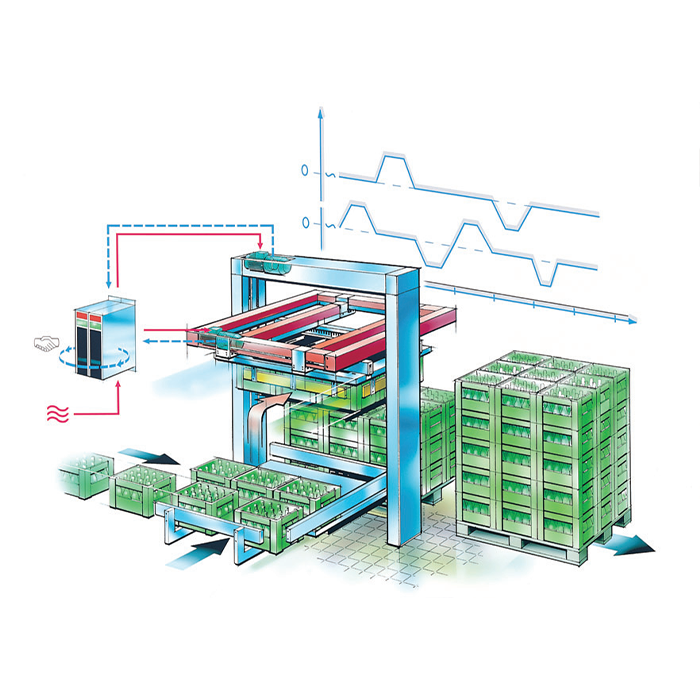

Movimentação de materiais
| Características | Benefícios |
|---|---|
| Confiável | Maior tempo de operação |
| Temperatura ambiente até 50 °C (até 45 °C sem derating em operação normal) |
Operação confiável em ambientes agressivos |
| Placas envernizadas | Resistente a ambientes agressivos |
| Conceito de resfriamento único sem fluxo de ar forçado sobre as partes eletrônicas | Robustez inigualável – máximo tempo de operação |
| Amigável | Menor custo operacional |
| Display numérico aprimorado | Fácil configuração |
| Guias de seleção e manuais | Fácil comissionamento |
| Ventilador de resfriamento removível | Limpeza rápida e vida útil prolongada |
| Bobinas DC integradas | Cabos de energia mais curtos e redução no nível de harmônicas |
| Filtro EMC integrado | Classe C3 |
| Versátil | Economia de energia |
| Função de Otimização Automática de Energia | Economiza 5–15% de energia e reduz custos de operação |
| Controlador PID integrado | Sem necessidade de controlador externo |
| PID de alimentação | Maior estabilidade |
| Kinetic backup | Controle da rampa de parada durante falhas podem reduzir perdas de materiais |
| Chopper de frenagem até 22 kW integrado | Economiza espaço no painel e reduz custos (sem necessidade de resistores de frenagem externos) |

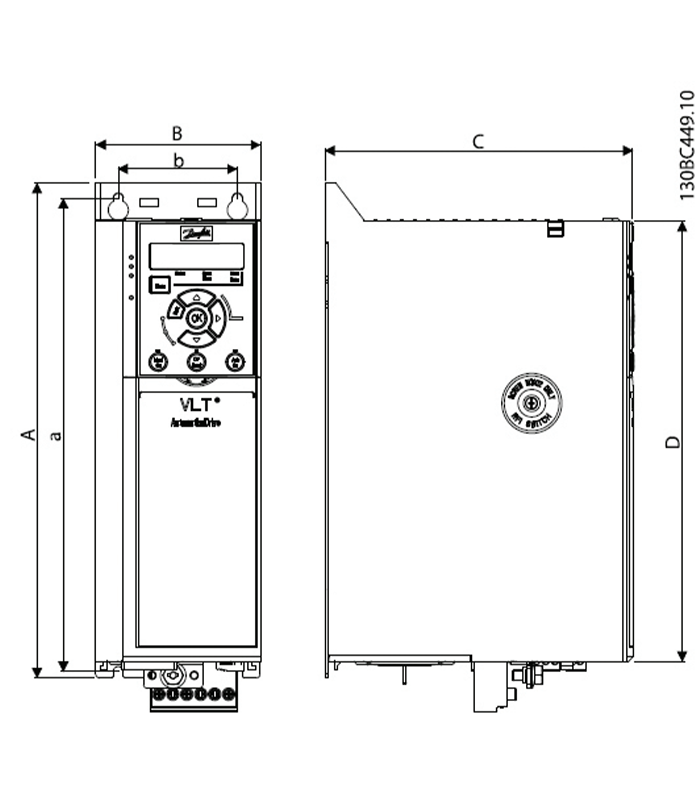

Dimensões e potências
|
Potência (kW) |
J1 | J2 | J3 | J4 | J5 | J6 | J7 |
|---|---|---|---|---|---|---|---|
| 380–480 | 0,37–2,2 | 3,0–5,5 | 7,5 | 11–15 | 18,5–22 | 30–45 | 55–75 |
| Dimensões [mm] | |||||||
| Altura A | 210 | 272,5 | 272,5 | 320 | 410 | 520 | 550 |
| Largura B | 75 | 90 | 115 | 135 | 150 | 233 | 308 |
|
Profundidade C (com opcionais B) |
168 (181) |
168 (181) |
168 (181) |
245 (258) |
245 (258) |
242 | 332 |
| Alimentação da rede elétrica (L1, L2, L3) | |
| Tensão de alimentação | 380–480 V / -15% / +10% |
| Frequência de alimentação | 50/60 Hz |
| Fator de potência (cos φ) próximo do valor unitário | ≥ 0,96 |
| Corrente de entrada |
Máx. 0,96 × 1,2? — 0,37–7,5 kW Máx. 1,2 × 1,2? — 7,5–75 kW |
| Dados de saída (U, V, W) | |
| Tensão de saída | 0–100% da tensão de alimentação |
| Chaveamento de saída | Ilimitado |
| Tempo de rampa | 0,01–3600 segundos |
| Frequência de saída | 0–500 Hz |
| Entradas digitais programáveis (saídas) | |
| Entradas digitais (saídas) | 7 (2 podem ser configuradas como saídas digitais) |
| Lógica | PNP ou NPN |
| Nível de tensão | 0–24 VDC |
| Nota: Duas entradas digitais podem ser configuradas como saídas de pulsos. | |
| Entradas de pulso/encoder | |
| Número de entradas de pulso/encoder | 1/2 |
| Nível de tensão | 0–24 VDC |
| Nota: Uma entrada digital pode ser configurada como entrada de pulso. | |
| Duas entradas digitais podem ser configuradas como entradas de encoder. | |
| Entradas analógicas | |
| Número de entradas analógicas | 2 |
| Modos | Tensão ou corrente |
| Nível de tensão | 0 a +10 V (ajustável) |
| Nível de corrente | 0/4 a 20 mA (ajustável) |
| Saídas analógicas programáveis (podem ser usadas como saídas digitais) | |
| Número de saídas analógicas | 2 |
| Faixa de corrente na saída analógica | 0/4–20 mA |
| Relés de saída | |
| Número de relés de saída | 2 |
| Certificações | |
| CE | CE |
| Comunicação | |
| Protocolos | FC, Modbus RTU, Profibus (opcional), Profinet (opcional) |
