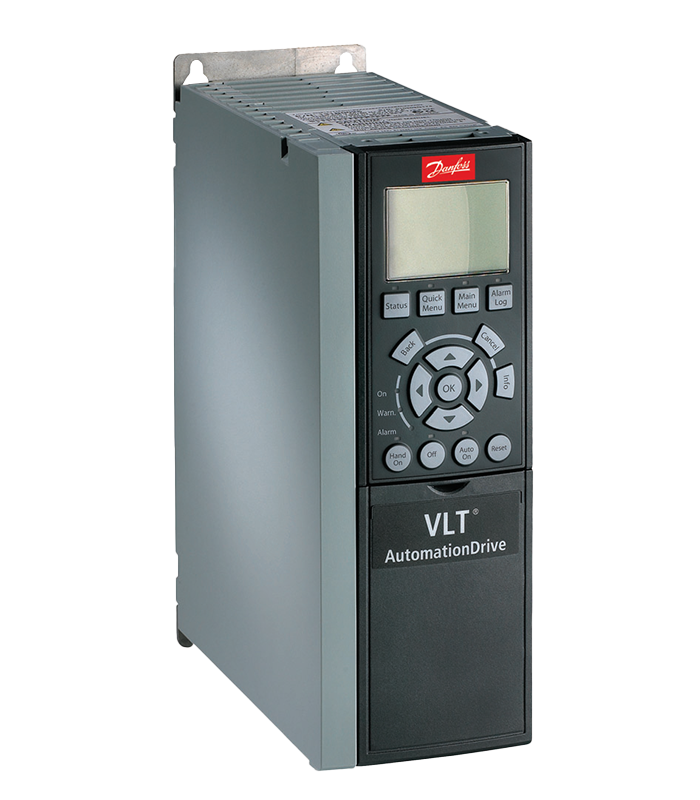

FC 301/302
O VLT® AutomationDrive é desenvolvido para o controle avançado de motores elétricos, permitindo controlar a velocidade de motores assíncronos e de ímã permanente em linhas de produção e máquinas industriais.
Flexível e modular, oferece opções de posicionamento, fieldbus e funções de segurança como STO, SS1, SLS, SMS e SSM, além de recursos para proteção do motor.
Robusto e seguro, apresenta desempenho comprovado em ambientes industriais e tensões de até 690 V, com modelos disponíveis em IP 66. Bobinas CC integradas e filtros RFI ajudam a minimizar distorções harmônicas e interferências eletromagnéticas.
Com configuração simples pelo display gráfico, requer pouca manutenção e proporciona controle de velocidade com custo competitivo e rápido retorno do investimento.
Faixas de Potência
| Faixas de potência | |
|---|---|
| 3 x 200 – 240 V | 0,25 – 37 kW |
| 3 x 380 – 480/500 V | 0,37 – 800 kW |
| 3 x 525 – 600 V | 0,75 – 75 kW |
| 3 x 525 – 690 V | 1,1 kW – 1,2 MW |
| Sobrecarga normal | 1,5 kW – 1,4 MW |
Robusto e seguro
Controle avançado de motores elétricos
Fabricante Original
Atendimento
Personalizado
Consultoria dedicada
Flexível
| Características | Benefícios |
|---|---|
| Confiável | Maior tempo de operação |
| Temperatura ambiente até 50°C com derating | Reduz a necessidade de ventilação externa e o sobredimensionamento do drive |
|
Graus de proteção disponíveis: IP 00 / 20 / 21 / 54 / 55 / 66 |
Proteção para todos os tipo de ambiente |
| Back Channel | Custos reduzidos ao longo da vida útil do equipamento |
| Resfriamento via Back Channel para os frames D, E e F | Estende a vida útil das partes eletrônicas |
| Amigável | Reduz custos de comissionamento e operação |
| Tecnologia plug e play | Fácil atualizações e alterações |
| Display Gráfico premiado | Amigável |
| Interface intuitiva | Economiza tempo |
| Conectores tipo Cage Clamp® | Fácil conexão |
| Diversos idiomas | Amigável |
| Inteligente | |
| Sistemas inteligentes de alertas | Avisa antes da parada controlada |
| Controlador Smart Logic | Reduz a necessidade de PLC |
| Configurações avançadas | Fácil comissionamento |
| Safe stop |
Cat. de segurança 3, PL d (ISO 13849-1), Cat. de parada 0 (EN 60204-1) |
| STO: Safe Torque Off (IEC 61800-5-2) |
SIL 2 (IEC 61508) SIL CL 2 (IEC 62061) |
| Gerenciamento inteligente de aquecimento | Gerencia o aquecimento de forma inteligente |
Opicionais Fieldbus
VLT® PROFIBUS DP MCA 101
VLT® DeviceNet MCA 104
VLT® CanOpen MCA 105
VLT® Profi bus Converter MCA 114
VLT® PROFINET MCA 120
VLT® Ethernet/IP MCA 121
VLT® Modbus TCP MCA 122
VLT® POWERLINK MCA 123
VLT® EtherCAT MCA 124
VLT® DeviceNet Converter MCA 194
Opicionais I/O
VLT® General Purpose I/O MCB 101
VLT® Encoder Input MCB 102
VLT® Resolver Input MCB 103
VLT® Relay Card MCB 105
VLT® 24 V External Supply MCB 107
VLT® Extended Relay Card MCB 113
VLT® Sensor Input MCB 114
Opicionais de Safety
VLT® Safe PLC I/O MCB 108
VLT® PTC Thermistor Card MCB 112
VLT® Safe Option MCB 140 Series
VLT® Safe Option MCB 150 Series
Opicionais de Controle
VLT® Motion Control Option MCO 305
VLT® Synchronizing Controller MCO 350
VLT® Position Controller MCO 351
VLT® Center Winder MCO 352
Opicionais de Potência
VLT® Brake resistors MCE 101
VLT® Sine-Wave Filters MCC 101
VLT® dU/dt Filters MCC 102
VLT® Common Mode Filter MCC 105
VLT® Advanced Harmonic Filters AHF 005/010
Outros Acessórios
Kit IP 21/NEMA (conversor IP 20 para IP 21)
Adaptador para Profibus
Conector Sub-D9
Chapa de desmontagem para cabos fieldbus
Conexão de USB para PC
Opcional para painel
Kit de montagem para display
Suportes de montagem
Chave seccionadora
Extensão para USB
Interbus gateway (MCA 110)
Adaptador de opcionais
Módulo de monitoramento de fuga de corrente
Opcional Frenagem Dinâmica (IGBT)
Opcionais para High Power Drives
Parada de Emergência com relé de segurança
Safety Stop com relé de segurança
Filtros RFI
Terminais NAMUR
Dispositivo para corrente residual
Monitor de resistência do isolamento
Blindagem da rede de alimentação
Terminais regenerativos
| Tensão de alimentação |
200 – 240 V ±10% FC 301: 380 – 480 V ±10% FC 302: 380 – 500 V ±10%, 525 – 600 V ±10% 525 – 690 V ±10% |
| Frequência de alimentação | 50/60 Hz |
| Fator de potência real (λ) | 0,92 nominal em carga normal |
| Fator de potência (cos φ) próx. do valor unitário | (> 0,98) |
| Chaveamento na alimentação (L1, L2, L3) | 1–2 vezes/min |
| Tensão de saída | 0–100% da tensão de alimentação |
| Frequência de saída |
FC 301: 0,2 – 590 Hz (0,25 – 75 kW) FC 302: 0 – 590 Hz (0,25 – 75 kW) 0 – 590 Hz (90 – 1200 kW) 0 – 300 Hz (modo flux) |
| Chaveamento de saída | Ilimitado |
| Tempo de rampa | 1–3600 seg. |
A sobrecarga alta pode ser alcançada através do sobredimensionamento do drive.
| Número de entradas digitais programáveis | FC 301: 4 (5) / FC 302: 4 (6) |
| Lógica | PNP ou NPN |
| Nível de tensão | 0–24 VDC |
| Número de entradas analógicas | 2 |
| Modos | Tensão ou corrente |
| Nível de tensão |
FC 301: 0 a +10 V FC 302: −10 a +10 V (ajustável) |
| Nível de corrente | 0/4 a 20 mA (ajustável) |
| Número de entradas de pulso/encoder | FC 301: 1 / FC 302: 2 |
| Nível de tensão | 0–24 VDC (lógica positiva PNP) |
| Número de saídas digitais / pulso programáveis | FC 301: 1 / FC 302: 2 |
| Nível de tensão na saída digital/frequência | 0–24 V |
| Número de saídas analógicas programáveis | 1 |
| Faixa de corrente | 0/4–20 mA |
| Número de relés de saída programáveis | FC 301: 1 / FC 302: 2 |
| Comprimento máximo dos cabos do motor |
FC 301: 50 m / FC 302: 150 m (com cabos blindados) FC 301: 75 m / FC 302: 300 m (com cabos não blindados) |
